国产成人精品a视频一区,久久成人国产精品免费软件,业余 自由 性别 成熟视频 视频 ,亚洲男人的天堂网站

Hastelloy B-2

材料牌號: Hastelloy B-2
中國牌號: NS322
相近牌號: W.Nr.2.461
法國牌號: NiMo28
德國牌號: NiMo28
美國牌號: UNS N10665
ISO牌號: NiMo28
Hastelloy B-2是一種抗腐蝕、固溶態(tài)的鎳鉬合金。
Hastelloy B-2具有以下特性：
●控制鐵元素和鉻元素在最低含量，阻止β相Ni4Mo的生成。
●對還原環(huán)境的優(yōu)異的耐腐蝕性。
●極好的抗中等濃度硫酸和許多非氧化性酸腐蝕性。
●很好的抗氯離子還原應力腐蝕開裂性(SCC)。
●優(yōu)秀的耐各種有機酸腐蝕的能力
Hastelloy B-2牌號和標準：

    Hastelloy B-2化學成分：

Hastelloy B-2物理性能：
     密度：ρ=9.2g/cm3
熔化溫度范圍：1330～1380℃

Hastelloy B-2機械性能：
以下是相應規(guī)格固溶處理態(tài)的Hastelloy B-2性能，其他特殊規(guī)格材料的特殊性能取決于

特定的應用場合。

Hastelloy B-2室溫下最小機械性能值：

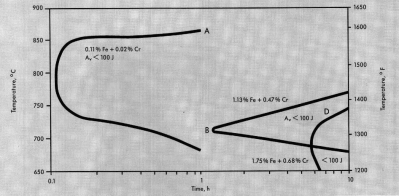

Hastelloy B-2時間-溫度-敏化曲線：

Hastelloy B-2拉伸試驗最大允許應力值(ASME UNF-23.3,SB 333)：

Hastelloy B-2條件應力值：
     在允許變形量略大的應用中，可以選擇相應溫度下最高達90%屈服強度值的較大的條件應力值。由于永久性的應變發(fā)生，這些應力會導致尺寸的變化，因此建議不要用于法蘭和密封連接件。
Hastelloy B-2金相結構：
Hastelloy B-2為面心立方晶格結構。

       通過控制鐵和鉻含量在最小值，降低了加工脆性，阻止了在700-870 ℃見Ni4Mo相的析出。
Hastelloy B-2耐腐蝕性：
     鎳鉬合金B(yǎng)-2的碳、硅含量極低，降低了焊接熱影響區(qū)碳和其它雜質相的析出，因此其焊縫也具有足夠的抗腐蝕性。
     合金B(yǎng)-2在還原性介質中具有很好的抗腐蝕性，如各種溫度和濃度的鹽酸溶液。在中等濃度的硫酸溶液（或者含有一定量的氯離子）中也具有很好的抗腐蝕性。同時也能用于醋酸和磷酸環(huán)境。
     合金材料只有在適宜的金相狀態(tài)和純凈的晶體結構時才能具有最好的耐腐蝕性。
     新開發(fā)的Hastelloy B-4與Hastelloy B-2相比，除了具有相同的抗一般腐蝕和晶間腐蝕性能外，進一步提高了抗應力腐蝕開裂的性能，同時抗敏化性也提高了。
Hastelloy B-2應用范圍：
Hastelloy B-2在化學、石化、能源制造和污染控制領域中有著廣泛的應用，尤其是在硫酸、鹽酸、磷酸、醋酸等工業(yè)中。若應用于特殊領域，請咨詢材料供應商。
Hastelloy B-2加工和熱處理
Hastelloy B-2加熱：
1. 在熱處理之前及熱處理過程中應始終保持工件清潔和無污染，這一點非常重要。
     2. 在加熱過程中不能接觸硫、磷、鉛及其它低熔點金屬，否則會損害合金的性能，使Hastelloy B-2變脆。應注意清除諸如標記漆、溫度指示漆、彩色蠟筆、粉筆、潤滑油、各種液體及油污、燃料等污漬。
     3. 燃料中的含硫量越低越好，天然氣和液化石油氣中的硫的總含量應少于0.1%，城市煤氣中硫的含量最多不超過0.25g/m3，燃油中硫含量應少于0.5%。
     4. 爐氣必須潔凈并以微還原性為宜，應避免爐氣在氧化性和還原性之間波動，加熱火焰不能直接燒向工件。
     5. 應盡量快地加熱至要求的溫度。
     Hastelloy B-2熱加工：
1. Hastelloy B-2的熱加工溫度范圍1160℃～900℃，冷卻方式為水淬。
     2. 為保證最佳的防腐性能，熱加工后應進行退火。
     3. 熱加工時，工件應直接加入已升溫的熱處理爐。
Hastelloy B-2冷加工：
     1. 冷加工需在固溶退火態(tài)進行。
     2. Hastelloy B-2的加工硬化率大于奧氏體不銹鋼，因此需要對加工設備進行相應調整。在冷加工過程中應有中間退火。
     3. 若冷軋變形量大于15%，則在使用前需要對工件進行固溶處理。
     Hastelloy B-2熱處理：
1. Hastelloy B-2的固溶處理溫度范圍是1060℃～1080℃。
     2. 對于厚度大于1.5mm的材料推薦采用冷卻方式為水淬或快速空冷以保證最好的耐腐蝕性能。
     3. 在所有熱處理過程中，應注意遵守前述的必須保持工件清潔的事項。
     Hastelloy B-2去氧化物：
1. Hastelloy B-2的表面氧化物、氧化色和焊縫周圍的焊渣的附著性比不銹鋼強，推薦使用細晶砂帶或細晶砂輪進行打磨。
     2. 酸洗前，用噴砂處理或小心打磨把氧化物打碎。
     3. 使用HNO3/HF混合酸進行適當?shù)臅r間和溫度酸洗。由于合金對氧化介質的敏感性，合金的重量可能會損失，并且伴隨較多的含氮氣體生成。

     Hastelloy B-2機加工：
Hastelloy B-2應在退火之后進行機加工，由于材料的加工硬化率較高，因此宜采用比加工低合金標準奧氏體不銹鋼低的切削速度和重進刀進行加工，才能切入冷作硬化的表層下面。
     Hastelloy B-2焊接：
Hastelloy B-2能采用鎢電極保護氣體焊（GTAW/TIG）或者在特定環(huán)境下采用氣體保護電弧焊（SMAW/MMA）。
     待焊接的材料應為退火態(tài)，去除氧化皮、油污和各種標記印痕，焊縫兩邊母材的寬約25mm 的區(qū)域必須打磨至光亮金屬。

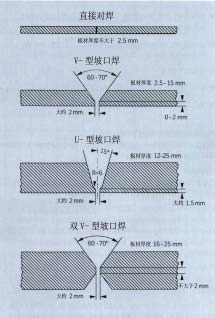

     Hastelloy B-2的熱導率低于鋼鐵，采用單V-型焊接接口時，角度應為70 °，并采用低熱量輸入，層間溫度不超過120℃。
     氧化色可以在焊縫還熱的時候刷除。
     有些應用中需要焊后熱處理來消除殘余應力，提高抗應力腐蝕開裂性能。
     為得到最佳的耐腐蝕性能，推薦采用氬弧焊，即鎢電極惰性氣體保護焊GTAW。
Hastelloy B-2填充金屬：
通常選用的填充金屬：
     GTAW
        Nimofer S 6928
         W.-Nr. 2.4615
         AWS A5.14 ERNiMo-7
         BS 2901 NA44
     SMAW
         W.-Nr. 2.4616
         EL-NiMo29
         AWS A5.11 ENiMo-7
     用埋弧焊進行堆焊時：
     焊帶
         Nimofer B 6928
         W.-Nr. 2.4615
         UP-NiMo27
     只有使用這種焊接電極才能避
免碳、硅的析出或使析出最少。

相關產(chǎn)品
