目 錄
概述--------------------------------------------------------------- 3
----------1.1、材料牌號
----------1.2、相近牌號
----------1.3、材料的技術標準
----------1.4、化學成分
----------1.5、熱處理制度
----------1.6、品種規(guī)格與供應狀態(tài)
----------1.7、熔煉與鑄造工藝
----------1.8、應用概況與特殊要求
特理及化學性能------------------------------------------------3
----------2.1、熱性能
----------2.2、密度
----------2.3、電性能
----------2.4、磁性能
----------2.5、化學性能
力學性能---------------------------------------------------------4
----------3.1、技術標準規(guī)定的性能
----------3.2、室溫下及各種溫度下的力學性能
----------3.3、持久和蠕變性能
----------3.4、疲勞性能
----------3.5、彈性性能
組織機構---------------------------------------------------------5
----------4.1、相應溫度
----------4.2、合金組織機構
----------4.3、時間-溫度-組織轉變曲線
工藝性能與要求------------------------------------------------6
----------5.1、成形性能
----------5.2、焊接性能
----------5.3、零件熱處理工藝
----------5.4、表面處理工藝
----------5.5、切削加工與磨削性能
GH159概述
GH159合金是在國外多相鈷基高溫合金(MP合金)的基礎上發(fā)展起來的一種新型高強度多相鈷基高溫合金。它的主要特點是:利用冷變形首先在面心立方基體中誘發(fā)產生交叉網(wǎng)狀分布的片狀ε相來阻止位錯的長程運動而產生強化,再經過時效處理析出彌散的Ni3X相補充強化。該合多金具有超高強度、良好的塑韌性和高的應力腐蝕抗力等綜合性能,并且在650℃的高溫下仍能保持其高強度的特性。該合金不僅可廣泛用于航空發(fā)動機的高溫緊固螺栓等零件,也可用于應力腐蝕環(huán)境下(如海洋大氣環(huán)境)服役的飛機用超高強度緊固件。供應的主要品種是冷拉棒材。
1.1GH159材料牌號GH159。
1.2 GH159相近牌號 MP159(美國)。
1.3 GH159材料的技術標準
Q/6S 992-1992《高溫緊固件用GH159合金冷拉棒材》(北京航空材料研究所)
C3S 284-1993《高溫緊固件GH159合金冷拉棒材》
協(xié)上五高28-1993《高溫緊固件GH159合金冷拉棒材》
1.4 GH159化學成分 見表1-1。 表1-1 %
C | Cr | Ni | Co | Mo | Fe | Ti |
≤0.04 | 18~20 | 余 | 34~38 | 6~8 | 8~10 | 2.5~3.25 |
Al | Nb | B | Mn | Si | P | S |
不大于 | ||||||
0.1~0.3 | 0.25~0.75 | 0.03 | 0.20 | 0.20 | 0.02 | 0.01 |
1.5 GH159熱處理制度固溶處理1040~1055℃,4~8h,水冷+在室溫進行48%±1%的冷拔變形+時效處理650~675℃,4~4.5h,空冷。
1.6 GH159品種規(guī)格與供應狀態(tài)可以供應d5~25mm的冷拉棒材,供應狀態(tài)為冷拔態(tài)。
1.7GH159熔煉與鑄造工藝采用真空感應加真空電弧重熔的雙聯(lián)生產工藝。
1.8GH159應用概況與特殊要求該合金主要用于航空發(fā)動機的緊固件,在600 ℃下性能穩(wěn)定,可長期使用。是目前綜合性能最好的航空發(fā)動機緊固件材料。
合金主要是經過冷變形誘發(fā)產生大量網(wǎng)狀分布的 ε相進行強化。因此,對冷拔變形的工藝參數(shù)要嚴格控制。變形量過小,強度不足;變形量太大,強度升高,但塑性降低。實踐證明,當冷變形量控制在下限時合金具有較好的綜合性能。
二、GH159物理及化學性能
2.1 GH159熱性能
2.1.1 GH159熔化溫度范圍 熔點1318 ℃[1]。
2.1.2 GH159熱導率 見表2-1。
表2-1[1]
θ/℃ | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
λ/(W/m·℃) | 冷拔狀態(tài) | 11.3 | 14.1 | 15.6 | 17.4 | 19.1 | 21.0 | 23.0 | 24.6 |
冷拔+時效狀態(tài) | 11.0 | 13.8 | 15.3 | 17.1 | 18.6 | 20.5 | 21.0 | - |
2.1.3GH159線膨脹系數(shù) 見表2-2(冷拔+時效狀態(tài))。
表2-2[3]
θ/℃ | 25~100 | 25~200 | 25~300 | 25~400 | 25~500 | 25~600 | 25~700 | 25~800 |
α/10-6℃-1 | 14.3 | 14.2 | 14.2 | 14.6 | 14.9 | 15.1 | 16.0 | 18.2 |
2.2 GH159密度ρ=8.33g/cm3[2]。
2.3 GH159電性能合金的電阻率見表2-3。
表2-3[1]
θ/℃ | 25 | 100 | 200 | 300 | 400 | 500 | 600 | |
ρ/(10-6Ω·m) | 冷拔狀態(tài) | 1.033 | 1.059 | 1.086 | 1.118 | 1.151 | 1.201 | 1.236 |
冷拔+時效狀態(tài) | 1.096 | 1.102 | 1.135 | 1.162 | 1.181 | 1.210 | 1.231 |
2.4 GH159磁性能合金在25℃時的磁導率為1.00265[2]。
2.5 GH159化學性能
2.5.1 GH159耐腐蝕性能 該合金具有極好的抗縫隙腐蝕和應力腐蝕開裂的能力。在典型的氯化鐵實驗中未發(fā)現(xiàn)縫隙腐蝕和點蝕。在擦鹽試驗中未發(fā)生損壞。交替浸漬證明該合金具有良好的抗氫脆和應力腐蝕開裂的能力。
GH159力學性能
3.1 GH159技術標準規(guī)定的性能 見表3-1。
表3-1
品種 | 狀態(tài) | 取樣方向 | 拉伸性能 | HRC | 持久性能 | |||||||
θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | φ/% | θ/℃ | σ/MPa | t/h | δ5/% | ||||
不小于 | ||||||||||||
冷拉棒材 | 冷拔+時效 | 縱向 | 室溫 | 1795 | 1725 | 6 | 22 | 44 | 650 | 965 | ≥23 | ≥5 |
595 | 1415 | 1310 | 5 | 15 | - |
注:1 供應狀態(tài)的棒材硬度要求HRC≥23。
2 供應狀態(tài)的棒材經時效處理后,其拉伸、持久性能和硬度應符合表中規(guī)定的要求。當棒材的拉伸性能符合要求時,硬度實
驗結果不作為判廢依據(jù)。
3 持久性能可在光滑-缺口組合試驗上測定。試樣不應在23h內斷裂。試樣光滑部分拉斷后,其伸長率應符合表中規(guī)定的要求。
4 可在棒材相鄰部位取樣并分別加工的光滑和缺口持久試樣上進行實驗。試樣不應在23h內斷裂;光滑試樣斷裂后,應測定
伸長率;缺口試樣可不拉斷。
5 持久實驗可在高于965MPa的應力下進行,但實驗過程中不能改變應力。實驗結果應符合表中規(guī)定的要求。
6 經需方同意,在965MPa的應力下進行持久實驗至23h后,可每隔8~10h遞增應力35MPa,直至試樣拉斷。
實驗結果應符合表中規(guī)定的要求。
3.2 GH159室溫及各種溫度下的力學性能
3.2.1 GH159硬度 固溶狀態(tài)室溫硬度HRC≤20[3];冷拔狀態(tài)室溫硬度HRC≥38[3];冷拔+時效狀態(tài)室溫硬度HRC≥44。
3.2.1.1 GH159時效前后冷拔棒材硬度隨溫度的變化見表3-2。
3.2.1.2 GH159時效前后冷拔棒材橫截面不同半徑處的硬度見表3-3。
3.2.2 GH159拉伸性能
3.2.2.1 GH159合金的典型室溫拉伸性能見表3-4。
表3-2[1] 表3-3[1]
θ/℃ | 室溫 | 200 | 400 | 550 | 600 | 距表面的距離/mm | 0.2 | 1.1 | 2.0 | 2.7 | 4.0 | 5.0 | ||
HV | 冷拔狀態(tài) | 405 | 370 | 354 | 342 | 333 | HV | 48%冷拔 | 496 | 483 | 475 | 467 | 457 | 448 |
冷拔+時效狀態(tài) | 437 | 409 | 383 | 368 | 357 | 冷拔+時效 | 548 | - | - | - | - | 518 |
表3-4[2]
狀態(tài) | σb/MPa | σP0.2/MPa | δ5/% | φ/% |
固溶 | 850 | 400 | 60 | 69 |
冷拔 | 1585 | 1415 | 12 | 46 |
冷拔+時效 | 1895 | 1825 | 8 | 35 |
3.2.2.2 GH159合金在不同溫度下的拉伸性能見表3-5。
表3-5[1]
θ/℃ | 25 | 260 | 370 | 480 | 595 | 705 | 815 | θ/℃ | 25 | 260 | 370 | 480 | 595 | 705 | 815 |
σb/MPa | 1917 | 1724 | 1641 | 1586 | 1565 | 1407 | 896 | δ5/% | 9 | 8 | 8 | 9 | 8 | 15 | 34 |
σP0.2/MPa | 1882 | 1655 | 1551 | 1503 | 1482 | 1282 | 690 | φ/% | 35 | 31 | 27 | 22 | 20 | 46 | 65 |
3.2.2.3 GH159不同溫度的缺口拉伸性能見表3-6。
表3-6[1]
θ/℃ | 25 | 260 | 370 | 480 | 595 | 650 | 705 |
Kt | 6.1 | 6.0 | 6.1 | 6.1 | 5.8 | 6.1 | 5.8 |
σbH/MPa | 2572 | 2372 | 2255 | 2186 | 2103 | 1993 | 1958 |
σbH/σb | 1.32 | 1.40 | 1.38 | 1.37 | 1.37 | 1.31 | 1.38 |
3.3 GH159持久和蠕變性能
3.3.1 GH159高溫持久性能見表3-7。
表3-7[1,2]
項目 | 光滑持久 | 光滑-缺口聯(lián)合持久① | ||||
θ/℃ | 650 | 650 | 675 | |||
σ/MPa | 690 | 862 | 1034 | 965 | 1034 | 862 |
t/h | 815.0 | 23.9 | 8.3 | 156.4 | 39.2 | 52.4 |
δ5/% | - | - | 22.5 | 18.4 | 16.2 | 27.5 |
φ/% | - | - | 27.9 | 26.9 | 45.8 | 48.6 |
①缺口試樣Kt=3.8。

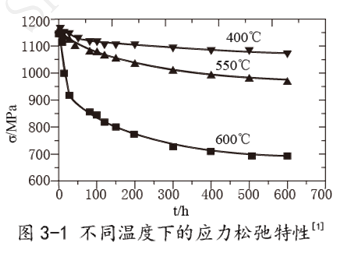

3.3.2 GH159高溫松弛性能 應力松弛性能見圖3-1。
3.4 GH159疲勞性能
3.4.1 GH159高周疲勞棒材于48%冷拔+時效狀態(tài)的拉-拉疲勞性能見表3-8。
表3-8[1]
θ/℃ | σmax/MPa | N/周 |
室溫 | 931 833 | 4.5×105 3.22×106 |
400 | 784 774 736 716 | 9.6×106 >1.0×107 >6.08×105 >1.0×107 |
550 | 736 | >1.007×107 |
注:應力比R=0.1,頻率f=85Hz。
3.5 GH159彈性性能
3.5.1 GH159彈性模量見表3-9。
表3-9[1,2]
θ/℃ | 室溫 | 100 | 200 | 300 | 400 | 500 | 600 | |
ED/GPa | 固溶 | 222 | 209.5 | 203.6 | 195.9 | 188.0 | 182.4 | 177.2 |
冷拔+時效 | 243 | 230.3 | 223.4 | 217.7 | 210.1 | 204.0 | 192.7 |
3.5.2 GH159切變模量 見表3-10。
表3-10[1]
θ/℃ | 室溫 | 100 | 200 | 300 | 400 | 500 | 600 | |
G/GPa | 固溶 | 81.3 | 78.9 | 76.5 | 73.8 | 71.2 | 68.8 | 66.0 |
冷拔+時效 | 89.8 | 87.9 | 85.5 | 82.1 | 79.2 | 77.1 | 74.0 |
3.5.3 GH159泊松比 見表3-11。
表3-11[1]
θ/℃ | 室溫 | 100 | 200 | 300 | 400 | 500 | 600 | |
μ | 固溶 | 0.32 | 0.33 | 0.33 | 0.33 | 0.32 | 0.32 | 0.34 |
冷拔+時效 | 0.32 | 0.31 | 0.31 | 0.33 | 0.33 | 0.32 | 0.30 |
四、GH159組織結構
4.1 GH159相變溫度γ+ε兩相區(qū)溫度范圍為540~700℃,540℃以下的γ相為亞穩(wěn)態(tài)。
4.2 GH159時間-溫度-組織轉變曲線
4.3 GH159合金組織結構合金在上臨界溫度(約700℃)以上為穩(wěn)定的面心立方γ相,在下臨界溫度以下(約540℃)為穩(wěn)定的密排六方ε相;兩溫度之間為γ+ε的兩相區(qū)。當合金從上臨界溫度冷卻到室溫時可保持亞穩(wěn)定態(tài)的γ相。當在室溫下進行冷變形時可誘發(fā)γ相到ε相的馬氏體型轉變。因此,合金經固溶處理后全部為亞穩(wěn)定的γ相,在冷變形過程中部分γ相發(fā)生馬氏體相變轉變?yōu)榉€(wěn)定的ε相。所生成的ε相為薄片狀,在面心立方的γ相晶粒內呈交叉網(wǎng)狀分布。在隨后的時效過程中又在亞穩(wěn)定的γ相中析出Ni3X相[4~7]。
五、GH159工藝性能與要求
5.1 GH159成形性能
5.1.1 GH159合金鋼錠首先在1125~1180℃保溫18~36h進行均勻化處理以減小組織偏析和脆性σ相形成。合金鍛造開坯裝爐溫度不高于600℃,加熱溫度為1120℃±10℃,時間不小于4h。開鍛溫度不低于1050℃,終鍛溫度不低于950℃.合金熱軋開坯裝爐溫度不高于700℃,加熱溫度為1130℃±10℃,保溫30~60min。道次最大變形量不能超過20%。終軋溫度不低于950℃。熱軋后合金在1050~1070℃退火1h以得到均勻晶粒,便于后續(xù)冷變形加工。
5.1.2 GH159軋制棒材經固溶處理后,經堿、酸洗去氧化皮,再經表面涂層處理后,進行冷拔變形。冷拔變形量為48%±1%。
5.2 GH159焊接性能 焊接性能同18-8型不銹鋼,可用氬弧焊工藝[2]。
焊接速度 0.14m/min
電流 100~160A
電壓10V
GH159焊絲進給 0.36~0.56m/min
氬氣流量 5~7L/min
5.3 GH159零件熱處理工藝 螺栓的熱處理工藝為650~675℃,4h時效處理,空冷。
5.4 GH159表面處理工藝合金經局部感應加熱熱鐓成螺帽后,表面再經冷搓絲加工螺紋。
5.5 GH159切削加工與磨削性能 合金的機加工性能類似于GH738鎳-鈷-鉻合金。可在冷加工強化和時效材料上進行機加工。冷拔態(tài)的GH159合金的機加工工藝參數(shù)見表5-1。
表5-1[1]
操作 | 工具材料 | 工具幾何形狀 | 工具類型 | 切削深度/mm | 走刀量 | 切削速度/(mm/min) | 磨削厚度/mm | 切削液 |
車削 | M24高速鋼 | 縱向前角:0° 副偏角:15° 副后角:10° 后角:5° 旁諷緣角:15° | 5"~8"方形刀具 | 1.27 | 0.254 mm/轉 | 7620 | 0.508 | 浮化油(1:20) |
圓周銑和端銑 | M2高速鋼 | 螺旋角:30° RR:10° 后角:45° 外周余角:7° | 直徑1"的四出屑槽端銑刀 | 3.17 | 0.051mm/轉 | 19050 | 0.127 | 含硫礦物油 |
鉆孔 | T15高速鋼 | 鉆頭角:118 螺旋角:29° 間隙:7° | 直徑1/4"二槽鉆頭 | 12.7 | 0.127mm/轉 | 6350 | 0.305 | 氯化物礦物油 |
鉸孔 | M2高速鋼 | 直出屑槽 倒棱角:45° 后角:7° | 六槽高速鋼鉸刀 | 12.7 | 0.229mm/轉 | 15240 | 0.1524 | 氯化物礦物油 |
攻絲 | M1高速鋼 | 2個出屑槽,螺絲尖75%螺紋 | 5/16-24表面硬化絲錐 | 12.7 | - | 1270 | - | 氯化物礦物油 |
