国产成人精品a视频一区,久久成人国产精品免费软件,业余 自由 性别 成熟视频 视频 ,亚洲男人的天堂网站

Inconel 617

材料牌號: Inconel 617
德國牌號: W.Nr.2.4663
DIN牌號: NiCr23Co12Mo
美國牌號: UNS N07617
ISO牌號: NiCr22Co12Mo9
Inconel 617是在高溫下具有優(yōu)秀的機(jī)械型能的鎳鉻鈷鉬合金，該合金具有耐高溫腐蝕性能，如氧化和碳化。
     Inconel 617具有以下特性：
     ●在高達(dá)1100℃高溫下具有很好的瞬時(shí)和長期機(jī)械性能
     ●在1100℃時(shí)具有高抗氧化性
     ●在1100℃時(shí)具有高抗碳化性
●良好的焊接性能
Inconel 617牌號和標(biāo)準(zhǔn)：

Inconel 617化學(xué)成分：

Inconel 617物理性能：
     室溫及高溫時(shí)的典型物理性能    密度：ρ=8.4g/cm3
                               熔化溫度范圍：1330～1380 ℃

Inconel 617機(jī)械性能：
下表中所列性質(zhì)適用于Inconel 617合金的固溶處理態(tài)的給定規(guī)格產(chǎn)品。非標(biāo)準(zhǔn)尺寸材料的特殊性能可以根據(jù)特定應(yīng)用場合的要求提供。

室溫機(jī)械性能最小值（參照VdTüV485）

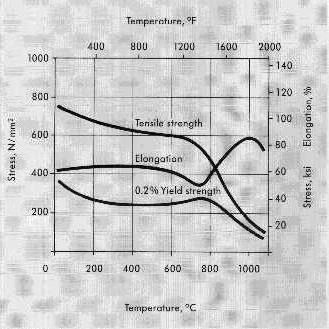

合金在高溫下的最低機(jī)械性能（參照VdTüV485）

Inconel 617ISO-V型缺口：
室溫平均值：橫向>=100J/cm2
             徑向 >=150J/cm2

能

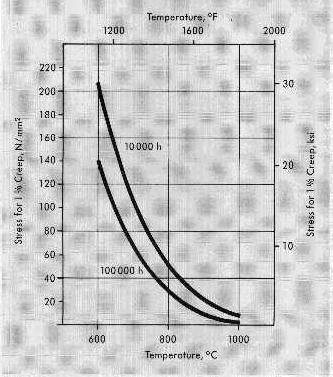

固溶處理態(tài)1%蠕變的典型應(yīng)力

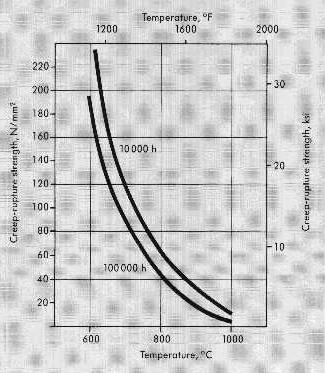

固溶處理態(tài)的典型蠕變斷裂強(qiáng)度


Inconel 617金相結(jié)構(gòu)：
     Inconel 617合金為面心立方晶格結(jié)構(gòu)，具有很好的晶相穩(wěn)定性。通過固溶硬化具有了優(yōu)秀的高溫強(qiáng)度，合金沒有時(shí)效硬化。
Inconel 617耐腐蝕和耐熱性能：
     Inconel 617合金在熱腐蝕領(lǐng)域中如硫化環(huán)境，尤其是高達(dá)1100 ℃循環(huán)的氧化和碳化環(huán)境中具有極好的耐腐蝕能力。這些耐腐蝕性加上出色的機(jī)械性能，使這種合金特別適用于高溫領(lǐng)域。
     另外，較高的鎳、鉻、鉬含量使合金在大多數(shù)侵蝕介質(zhì)中具有好的抗腐蝕性。
Inconel 617應(yīng)用：
Inconel 617適用于高溫和極高機(jī)械應(yīng)力的場合。推薦使用溫度不超過1000℃。同時(shí)Inconel 617適用于薄壁結(jié)構(gòu)部件加工等需要減輕重量的場合。
  ● 工業(yè)和航空汽輪機(jī)部件
  ● 空氣加熱器
  ● 馬弗罐和輻射館
  ● 高溫?zé)峤粨Q器、閥和彈簧
  ● 高溫氣體冷卻核反應(yīng)堆，如核反應(yīng)堆高溫部件-氦/氦介質(zhì)熱交換器
  ● 化工設(shè)備
  ● 石化工業(yè)中的螺旋管和管道
Inconel 617加工和熱處理
Inconel 617合金在各種冷熱加工過程中都易于加工，不過由于高強(qiáng)度，需要大功率設(shè)備。
Inconel 617合金的焊接性能優(yōu)秀，可采用各種焊接方法焊接。
Inconel 617預(yù)熱：
工件在加熱之前和加熱過程中都必須進(jìn)行表面清理，保持表面清潔。若加熱環(huán)境含有硫、磷、鉛或其他低熔點(diǎn)金屬，Inconel 617合金將變脆。雜質(zhì)來源于做標(biāo)記的油漆、粉筆、潤滑油、水、燃料等。燃料的硫含量要低，如液化氣和天然氣的雜質(zhì)含量要低于0.1%，城市煤氣的硫含量要低于0.25g/m3，石油氣的硫含量低于0.5%是理想的。
加熱的電爐最好要具有較精確的控溫能力，爐氣必須為中性或弱氧化性，應(yīng)避免爐氣成分在氧化性和還原性中波動。加熱火焰不能直接燒向工件。
所有的加熱過程中，材料必須加入已升溫的爐子中。
     Inconel 617熱加工：
由于非常高的熱強(qiáng)度，熱加工時(shí)需要相當(dāng)大的加工力。
Inconel 617合金合適的熱加工溫度為1200-950℃，冷卻方式可以是水淬或其他快速冷卻方式，材料須在加熱爐達(dá)到最高爐溫時(shí)入爐。
Inconel 617冷加工：
     冷加工應(yīng)在退火處理后進(jìn)行，Inconel 617的加工硬化率大于奧氏體不銹鋼，因此加工設(shè)備應(yīng)作相應(yīng)調(diào)整，并且在冷加工過程中應(yīng)有中間退火過程。
     當(dāng)冷變形量大于10%或?qū)τ趹?yīng)用溫度高于900 ℃的材料冷變形量大于5%時(shí)，需要最終固溶退火。
     Inconel 617熱處理：
為了得到合適的性能，固溶處理溫度為1150℃-1200℃，必須水淬以得到最大的抗蠕變性，厚度小于1.5mm 的也可以快速空冷。
去應(yīng)力退火溫度為可達(dá)870℃。
在所有的熱處理過程中，都要注意前面提到的關(guān)于保持清潔的事項(xiàng)。
     Inconel 617打磨：

在Inconel 617工件焊縫附近的氧化物要比不銹鋼的更難以去除。機(jī)械或化學(xué)方法都可以采
用，用機(jī)械方法時(shí)，要避免產(chǎn)生金屬污染和高的表面變形。在硝酸和氫氟酸的混合酸中酸洗之前，也要用砂紙去除氧化物或進(jìn)行鹽浴預(yù)處理。
     Inconel 617機(jī)加工：
     Inconel 617的機(jī)加工需在固溶處理后進(jìn)行，要考慮到材料的加工硬化性，Inconel 617必須采用比低合金標(biāo)準(zhǔn)奧氏體不銹鋼低的表面切削速度和重進(jìn)刀。
     Inconel 617焊接：
Inconel 617合金很適合于焊接，包括鎢電極電弧焊(GTAW/TIG)、手工電弧焊(GMAW/MIG)、脈沖弧焊和保護(hù)氣體弧焊。
焊接前，材料須為固溶處理態(tài)，材料表面要潔凈、無油污、無粉筆記號等，焊縫周圍25mm 范圍內(nèi)要打磨露出光亮的金屬。
采用低熱量輸入，層間溫度不超過150℃。
不需要焊前或焊后熱處理。
推薦使用的焊接材料：
GTAW/GMAW
Nicrofer S 5520
W.-Nr. 2.4627
SG-NiCr22Co12Mo
AWS A 5.14 ERNiCrCoMo-1
SMAW
W.-Nr. 2.4628
EL-NiCr21Co12Mo
AWS A 5.11 ENiCrCoMo-1

相關(guān)產(chǎn)品
