国产成人精品a视频一区,久久成人国产精品免费软件,业余 自由 性别 成熟视频 视频 ,亚洲男人的天堂网站

GH113

一、概述

GH113是一種含鎢的鎳鉻鉬合金，其硅、碳的含量低。

GH113的特點(diǎn)是：

●在氧化和還原狀態(tài)下，對(duì)大多數(shù)腐蝕介質(zhì)具有優(yōu)異的耐腐蝕性。

●出色的耐點(diǎn)腐蝕、縫隙腐蝕和應(yīng)力腐蝕開裂性能。

GH113的應(yīng)用領(lǐng)域：

在化工和石化領(lǐng)域得到了廣泛的應(yīng)用，如應(yīng)用在接觸含氯化物有機(jī)物的元件和催化系統(tǒng)中。這種材料尤其適合在高溫、混有雜質(zhì)的無(wú)機(jī)酸和有機(jī)酸（如甲酸和乙酸）、海水腐蝕環(huán)境中使用。

其它應(yīng)用領(lǐng)域：

●紙漿和造紙工業(yè)，如煮解和漂白容器

●FGD系統(tǒng)中的洗滌塔、再加熱器、濕汽風(fēng)扇等

●在酸性氣體環(huán)境中作業(yè)的設(shè)備和元件

●乙酸和酸性產(chǎn)品的反應(yīng)器

●硫酸冷凝器

●亞甲二苯異氰酸鹽（MDI）

●不純磷酸的生產(chǎn)和加工

GH113化學(xué)成分：

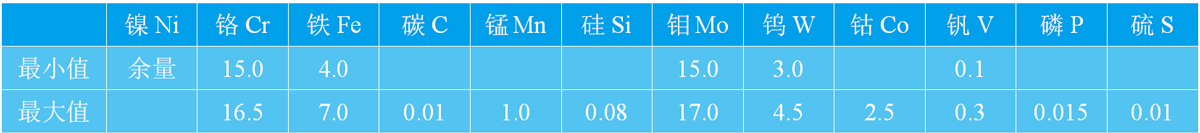

GH113物理性能：

密度：ρ=8.9g/cm3

熔化溫度范圍：1325～1370℃

GH113機(jī)械性能：

下表中的最小值是標(biāo)定尺寸規(guī)格試樣（固溶處理態(tài)）的縱向和橫向上測(cè)得的數(shù)據(jù)，特殊規(guī)格產(chǎn)品及特殊材料性能可以按客戶需求定制。

HGH113ISO-V 缺口試驗(yàn)：

平均值 ≥120J/cm2    室溫

 ≥120J/cm2    -196℃

GH113金相結(jié)構(gòu)：

GH113為面心立方晶格結(jié)構(gòu)，其化學(xué)成分保證了金相穩(wěn)定性和抗敏化性。

GH113耐腐蝕性：

較高的鉬、鉻含量使GH113合金能夠抵抗各種化學(xué)介質(zhì)的侵蝕，包括還原性介質(zhì)，如磷酸、鹽酸、硫酸、氯氣、有機(jī)或無(wú)機(jī)的含氯介質(zhì)。由于鎳含量較高，GH113能有效的抵抗由于氯導(dǎo)致的應(yīng)力腐蝕開裂，甚至是熱的氯化物溶液。

時(shí)間-溫度-敏化曲線(含碳量0.008%，參照ASTM G28 方法A)

GH113應(yīng)用范圍：

GH113在大多數(shù)化工領(lǐng)域和高溫環(huán)境中得到了廣泛的應(yīng)用。

典型應(yīng)用領(lǐng)域：

●煙氣脫硫系統(tǒng)

●酸洗和酸再生工廠

●乙酸和農(nóng)用化學(xué)品生產(chǎn)

●二氧化鈦生產(chǎn)（氯法）

●電解電鍍

GH113加工和熱處理：

1.GH113合金可以通過(guò)傳統(tǒng)生產(chǎn)工藝制造和加工。

2.在熱處理之前及熱處理過(guò)程中應(yīng)始終保持工件清潔和無(wú)污染。

3.應(yīng)充分考慮到該合金在1000℃～600℃間快速冷卻時(shí)對(duì)敏化的敏感性。

4.在熱處理過(guò)程中不能接觸硫、磷、鉛及其它低熔點(diǎn)金屬，否則會(huì)損害合金的性能，應(yīng)注意清除諸如標(biāo)記漆、溫度指示漆、彩色蠟筆、潤(rùn)滑油、燃料等污物。

5.燃料中的含硫量越低越好，天然氣中的硫含量應(yīng)少于0.1%，重油中硫含量應(yīng)少于0.5%。

6.加熱爐的爐氣以中性至微氧化性為宜，應(yīng)避免爐氣在氧化性和還原性之間波動(dòng)，加熱火焰不能直接燒向工件。

GH113加熱：

在熱處理之前及熱處理過(guò)程中應(yīng)始終保持工件清潔和無(wú)污染。

在熱處理過(guò)程中不能接觸硫、磷、鉛及其它低熔點(diǎn)金屬，否則Nicrofer 6616 hMo合金會(huì)變脆，應(yīng)注意清除諸如標(biāo)記漆、溫度指示漆、彩色蠟筆、潤(rùn)滑油、燃料等污物。燃料中的含硫量越低越好，天然氣中的硫含量應(yīng)少于0.1%，重油中硫含量應(yīng)少于0.5%。電爐加熱是較好的選擇，因?yàn)殡姞t可以精確控溫，爐氣干凈。若燃?xì)鉅t的爐氣足夠純凈，也可以選擇。

加熱爐的爐氣以中性至微還原性為宜，應(yīng)避免爐氣在氧化性和還原性之間波動(dòng)，加熱火焰不能直接燒向工件。

GH113熱加工：

1.GH113的熱加工溫度范圍1200℃～950℃，冷卻方式為水冷或快速空冷。

2.為保證較佳的防腐性能，熱加工后應(yīng)進(jìn)行熱處理，工件應(yīng)直接加入已升溫的熱處理爐。

GH113冷加工：

1.GH113的加工硬化率大于奧氏體不銹鋼，因此需要對(duì)加工設(shè)備進(jìn)行挑選。工件應(yīng)為固溶熱處理態(tài)，并且在冷軋過(guò)程中應(yīng)有中間退火。

2.若冷軋變形量大于15%，則需要對(duì)工件進(jìn)行二次固溶處理。

GH113熱處理：

1.GH113的固溶處理溫度范圍是1100℃～1160℃。

2.冷卻方式為水淬，厚度小于1.5mm 的材料也可采用快速空冷。若采用空冷，則應(yīng)在2 分鐘內(nèi)從1000℃冷卻至600℃。

3.在熱處理過(guò)程中，必須保持工件清潔。

GH113去氧化皮：

1.GH113的表面氧化物和焊縫周圍的焊渣的附著性比不銹鋼更強(qiáng)，推薦使用細(xì)晶砂帶或細(xì)晶砂輪進(jìn)行打磨。

2.在用HNO3/HF混合酸進(jìn)行酸洗前必須噴砂或打磨將氧化膜打碎。

GH113機(jī)加工：

由于對(duì)加工硬化敏感，因此宜采用低切削速度和重進(jìn)刀進(jìn)行加工，才能車入已冷作硬化的表層下面。

GH113焊接：

在對(duì)鎳基材料進(jìn)行焊接時(shí)，應(yīng)遵循以下規(guī)程：

1.工作場(chǎng)地 工作場(chǎng)地應(yīng)單獨(dú)分開或與碳鋼的加工區(qū)域有足夠遠(yuǎn)的距離，盡可能保持清潔，設(shè)有隔板并避免區(qū)域間通風(fēng)。

2.工作服和輔助用品應(yīng)佩戴干凈的細(xì)紋皮手套，穿著干凈的工作服。

3.工具和機(jī)器設(shè)備應(yīng)該有鎳基合金和鎳鉻鋼的專用工具，鋼絲刷應(yīng)采用不銹鋼材料制成，機(jī)器設(shè)備如剪切機(jī)、沖床、軋機(jī)等應(yīng)該蓋上氈、紙板或塑料紙以防鐵碳金屬掉在機(jī)器表面而使加工材料粘上，導(dǎo)致腐蝕。

GH113清理

待焊接的材料應(yīng)為固溶處理態(tài)，去除氧化皮、油污和各種標(biāo)記印痕，并用丙酮對(duì)焊接區(qū)域的基體金屬和填充合金（如焊條）進(jìn)行清潔，注意不能使用三氯乙烯TRI、全氯乙烯PER和四氯化物TETRA。

GH113 邊緣準(zhǔn)備

采用機(jī)加工，如車、銑、刨，也可以進(jìn)行等離子切割，若采用后者，切割邊緣（焊接面）一定要研磨干凈平整，允許不過(guò)熱的精磨。

GH113坡口角度

與碳鋼相比，鎳基合金和特種不銹鋼的物理性能特點(diǎn)主要是低的熱導(dǎo)率和高的膨脹系數(shù)，這些特性都要在焊接坡口準(zhǔn)備時(shí)予以考慮，包括加寬底部間隙（1～3mm），同時(shí)由于熔融金屬的粘滯性，在對(duì)接焊時(shí)應(yīng)采用更大的坡口角度（60～70°）以抵消材料的收縮。

GH113 起弧

不能在工件表面起弧，應(yīng)在焊接面起弧，以防起弧點(diǎn)導(dǎo)致腐蝕。

GH113 焊接工藝

GH113適合采用任何傳統(tǒng)焊接工藝焊接，如鎢電極惰性氣體保護(hù)焊、等離子弧焊、手工亞弧焊、金屬極惰性氣體保護(hù)焊、熔化極惰性氣體保護(hù)焊。

GH113 填充金屬

通常選用的填充金屬

Nicrofer S 5923-FM59

W.-Nr. 2.4607

SG-NiCr23Mo16

AWS A5.14 ENiCrMo-13

藥皮焊條

W.-Nr. 2.4609

EL-NiCr22Mo16

AWS A5.11 ENiCrMo-13

GH113焊接參數(shù)及影響（熱輸入量）

焊接操作應(yīng)在規(guī)定的低熱量輸入下進(jìn)行，層間溫度不超過(guò)120℃，并采用窄焊道技術(shù)，注意正確選擇電焊絲和電焊條的直徑（請(qǐng)咨詢我們的焊接實(shí)驗(yàn)室）根據(jù)這些原理，可以控制焊接參數(shù)并得到表-8 所示的單位長(zhǎng)度的熱量輸入。

GH113焊后處理（酸洗及刷除氧化物）

若沒(méi)有特別要求或規(guī)定，酸洗通常是焊接中的最后一道工序，一般情況下酸洗由專業(yè)工廠完成。若工件質(zhì)量要求極高，焊完后，當(dāng)材料仍處于高溫時(shí)就應(yīng)立即用不銹鋼刷刷去氧化物，這樣通常能得到理想的表面狀態(tài)，也能徹底地清除氧化物。

相關(guān)產(chǎn)品
